Основная Информация.
Модель №.
BX-01-220
Материал
ПИТом
Применение
Переключателем, Переключатель управления, Бытовая Техника, Телекоммуникационное Оборудование, С дистанционным управлением, пользовательский интерфейс, бытовая электроника
Тип контакта
разъем клеммы fpc
Количество Переключить
Переключить Multi Control
Метод обнаружения
оборудование для проверки работы цепи
Марка
bx
Сертификация
ISO9001, CE, iso14001
используется для
промышленное, электронное, медицинское, измерительное
функции
прочный, водонепроницаемый, пыленепроницаемый, устойчивый к уф-излучению
сопротивление изоляции
≥ 100 ω (100 в / пост. ток)
портреты
- 40 °c - + 85 °c, 95% ± - 5%
надежность срок службы
более 1 миллионов раз
клей
3m, нитто, sony
цвет
pantone, ral, cmyk
шаг пальца
2.54, 1.27, 1,0 мм
размер/форма
oem-услуги
логотип/дизайн
индивидуальный
атмосферное давление
86–106 кпа
рабочая температура
- 20 °c - + 70 °c.
основной материал
полиэстер, поликарбонат, пвх и т. д.
тип кнопки
рельефный купол из полимера, металлический купол, плоский, нетактильный
поверхность
глянцевое / матовое покрытие
Транспортная Упаковка
пластиковые пакеты / пакеты из пеноматериала / картонные коробки
Характеристики
индивидуальный
Торговая Марка
индивидуальный
Происхождение
Китай
Код ТН ВЭД
8538900000
Производственная Мощность
2, 000, 000 в год
Описание Товара
Материалов
| Базовый материал | ПЭТ / ПК / ПВХ |  |
| Поверхность | Глянцевое / матовое покрытие | |
| Термостойкость | -30-120 °C. | |
| Толщина | 0.05–0,25 мм | |
| Уровень цепи | Серебристая паста Углеродно прошлое | |
| Характеристики | Высокая термостойкость, Устойчивость к погоде, Хорошая устойчивость, водонепроницаемость, защита от пыли, устойчивость к УФ-излучению |
Тип
| Плоский, нетактильный тип |  | Металлический упругий тип |  |
| Тип тактильного типа |  | Тип светодиодной подсветки |  |
Технический параметр
| Электрический | 1. Напряжение: ≤ 50 в (пост. Ток) 2. Ток: ≤ 100 мА 3.сопротивление контакта: 0.5 - 10 Ω 4. Сопротивление изоляции: ≥ 100M Ω (100 в / пост. Ток) 5. Выдерживаемое напряжение субстрата: 2 КВ (пост. Ток) 6.время отбоя: ≤ 6 мс 7.сопротивление контура:≤ 100Ω, или 500Ω-1KΩ в соответствии с потребностями пользователей. 8. Выдерживаемое напряжение изоляционных чернил: 100 в/пост. Тока |
| Механический | 1. Срок службы надежности: Более 1 миллионов раз 2. Стандартное рабочее усилие: 100 - 750 г. 3. Линия серебряной пасты не имеет следов окисления и загрязнений 4. Ширина линии серебряной пасты ≥ 0,3 мм 5. Расстояние между штифтами, стандартное 2.54, 2.50, 1.27, 1.25, 1.0, 0,5 мм 6 сопротивление изгибу хвостового кабеля следует перекатать 80 раза со стальным стержнем d = 10 мм 7. Адгезия печатной краски должна быть пройдена с помощью тестера Cross-Cut |
| Окружающей среды | 1 Рабочая температура: - 20 -+ 70°C. 2. При хранении: - 40°C - + 85°C, 95% ± 5% 3. Атмосферное давление: 86 - 106 кпа |

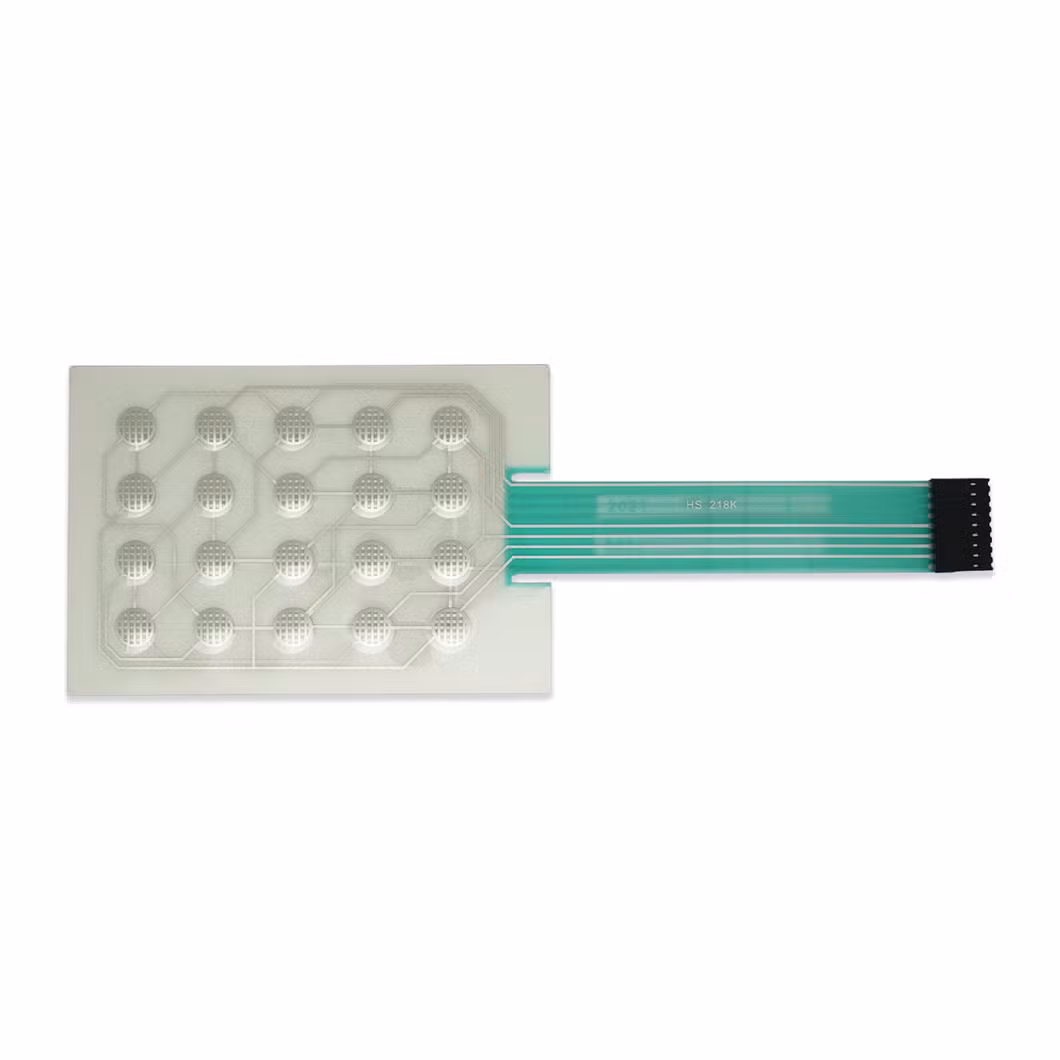

ПОЛЬЗОВАТЕЛЬСКИЙ МЕМБРАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ
СТРУКТУРА
Мембранный переключатель представляет собой операционную систему, которая объединяет функцию клавиш, обозначающую элемент и щиток приборов. Состоит из четырех частей: Панели, верхней цепи, изоляционного слоя и нижней цепи. Нажмите мембранный переключатель, контакт верхнего контура деформируется вниз, и контакт пластины нижнего контура является проводящим. После отпускания пальца контакт верхнего контура возвращается в обратную сторону, цепь отсоединяется, и контур подает сигнал. Мембранный переключатель имеет жесткую конструкцию, хороший внешний вид и герметизацию. Он обладает характеристиками водонепроницаемости и длительного срока службы.
Приложение
Широко используется в пользовательском интерфейсе электронной связи, электронных измерительных приборов, промышленного управления, медицинского оборудования, автомобильной промышленности, интеллектуальные игрушки, бытовая техника и другие области.
Цех завода и испытательное оборудование
| BX Electronic Technology Co., LTD, расположенный в особой экономической зоне Сямынь, начиная с 2009 года, BX совершенит свои навыки печати и резки штампов на 15 лет. Теперь он стал одной из технологических компаний, специализирующейся на решениях / исследованиях и разработках / производстве / сборке. Его продукция – это табличка/наклейка Crystal Dome/панель дисплея/мембранный переключатель/акриловая панель. Которые являются наиболее важным компонентом в электронной потребительской продукции, бытовой технике, промышленном оборудовании. Автомобильные товары для автомобилей и Smart Bathroom. У нас есть профессиональные и автопроизводственные линии, добавились, квалифицированные специалисты по контролю качества. У нас также есть много современного механического оборудования, включая Auto Dryer Line, автоматы трафаретной печати, 3D измерительный инструмент, автоматы высокоскоростной окупольной машины, станок для резки плашек, автомат для автоматической резки плашек, станок с ЧПУ и так далее. |
Процесс
FQA
ВОПРОС 1. Вы предоставляете бесплатные образцы?
О1. Мы можем предоставить образцы и бесплатно взимать плату за доставку.
Если у вас есть специальный образец мембранного переключателя, свяжитесь с нами для получения более подробной информации.
В2. Можно ли изготовить продукт в соответствии с требованиями клиента?
О2. Мы можем настроить в соответствии с требованиями и чертежами мембранных панелей.
В3. Разрешено ли посещение завода?
О3. Да, мы всегда рады, что клиенты посещают наш завод в любое время.
В4. Как устранить неисправности изделий во время использования?
О4. Отправьте нам сообщение по электронной почте о проблеме с помощью снимков или видеоклипов с наложенных мембранных данных. Мы проверим проблему и предложим решение в течение 24 часов
ВОПРОС 5. Где находится ваш завод?
О5. Мы являемся производителем мембранных переключателей, наш цех расположен на 96-м этаже, здание 2, Хули-Парк , Сямынь, Китай.
ВОПРОС 6. Что такое печать на экране?
О6. Трафаретная печать, также известная как шелковый растрирование, представляет собой метод печати, при котором сетка используется для переноса чернил на подложку, например, на ткань, бумагу, металл или пластик. Процесс включает создание трафарета (или "экрана") нужной конструкции на сетке экрана, которая обычно изготавливается из полиэстера или других тонких материалов. Области экрана, не входящие в состав трафарета, блокируются, так что при нажатии на экран с помощью визка чернила передаются на подложку только в открытых областях трафарета, создавая нужное изображение.
ВОПРОС 7. Можно ли настроить цвет накладного продукта мембранного переключателя?
О7. Наши цвета могут быть настроены в соответствии с PMS (система Pantone matching по обычному) .
В8. Может ли мембранный переключатель быть оснащен светодиодными лампами?
О8. Да. Как правило, имеются монохромные лампы, двухцветные лампы и трехцветные лампы. Для получения конкретных требований свяжитесь с нами.
В9. Какова толщина панели управления мембранного переключателя?
О9. Обычно 0.9–1,3 мм. Мы также поддерживаем индивидуальную толщину, если она нужна.
В10. Какие типы выпуклых клавиш расположены на панели мембранных переключателей?
О10. В том числе круглая, скругленная, выпуклая кромка, выпуклая форма, без выпуклости, И т.д. для получения конкретных требований свяжитесь с нами.
В11. Сколько слоев можно настроить мембранный переключатель?
О11. Общая конструкция состоит из 6 слоев, но может быть настроена в соответствии с особыми требованиями.
В12. Каково расстояние между задними проводами мембранного переключателя?
О12. Обычно 2,54 мм, но существуют другие спецификации ламп 1 мм. Для получения конкретных требований свяжитесь с нами.
В13. Нужно ли предоставлять чертежи?
О13. Да, нам нужно предоставить чертежи высокого разрешения в векторном формате, например PDF CDR или AI и т.д. Кроме того, необходимо предоставить чертеж цепи одновременно.
